Телефоны
+7 (495) 744-11-17
+7 (495) 744-11-17
Факс
+7 (495) 744-11-17
пн-сб 9:00-18:00

ЦСП плита - запрос информации!

Ваше имя и контактный телефон:
Ваш E-mail адрес:
Ваш запрос:

Наша продукция

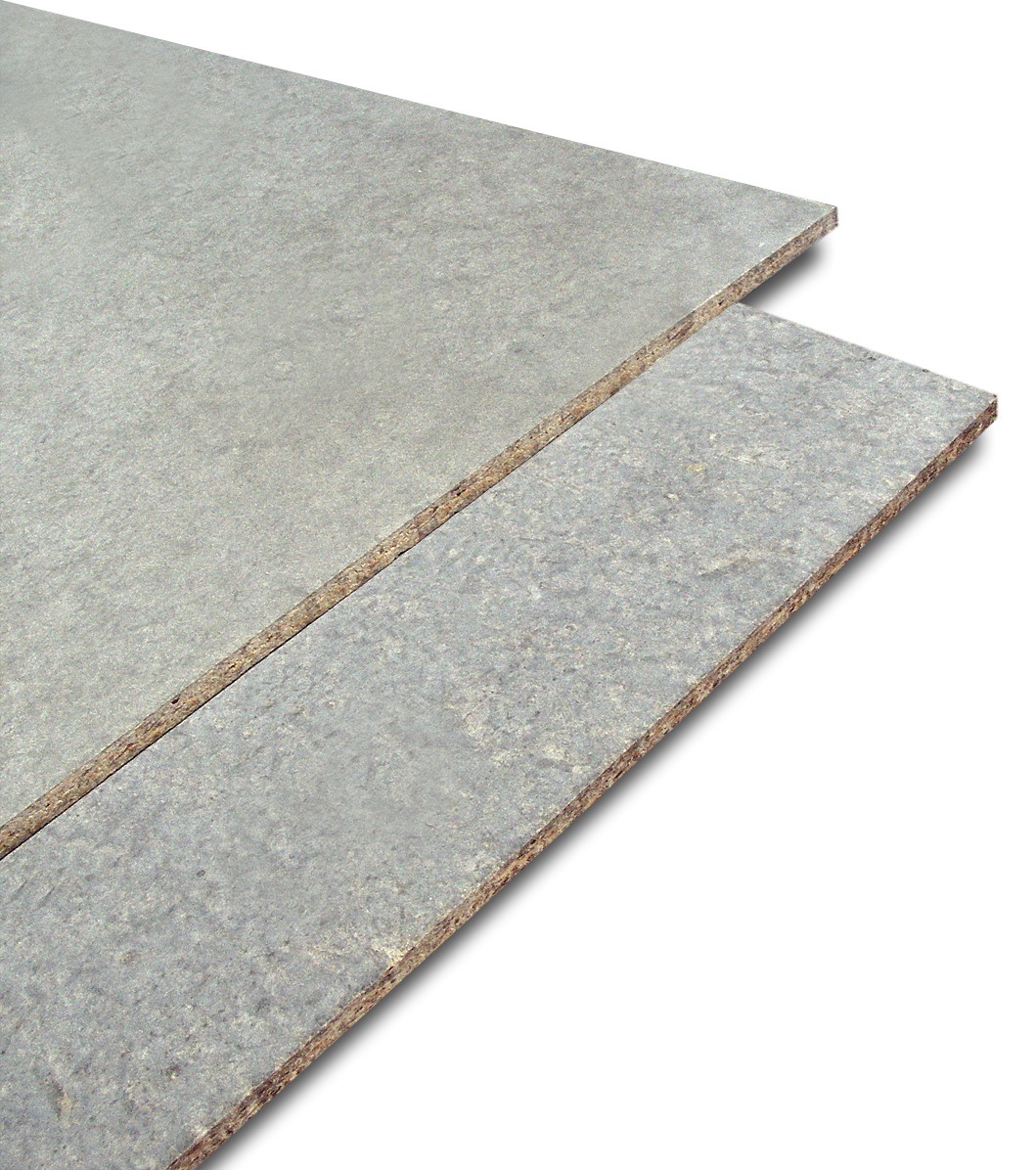

цсп ЦСП плиты состоят из древесной стружки мелкой и средней фракции, портландцемента в качестве вяжущего вещества и специальных химических добавок - хлористый кальций, сернокислый алюминий, хлористый алюминий и др. Поверхность ровная и гладкая, т.к. снаружи применяется более мелкая стружка, а внутри - более крупная.

1. портландцемент - 65%
2. древесная стружка - 24%
3. химические добавки - 2,5%
4. вода (используется на этапе производства) - 8,5%

ЦСП плиты были впервые изготовлены в Швейцарии предприятием Durisol в 1970 году под торговым названием Duripanel. Это был изначально чрезвычайно популярный продукт, чтобы заменить асбестовые плиты. В настоящее время производится 16 производителями по всему миру, что составляет 18% мировых производителей цемента. Спрос на них не сильно изменился с момента первоначального вступления на рынок.

ЦСП влагостойкая

Есть два основных производителя цсп плит - Bison и Eltomation, каждый из которых делает собственный тип плит. Заводы обычно производят свой собственный запас древесных частиц, но иногда приобретают их на бумажных фабриках. Процесс Bison производит плиты, содержаще один или два толстых слоя из крупных частиц, зажатых между двумя тонкими слоями. Процесс производства Eltomation характеризуется наличием мелких частиц на поверхности, которые постепенно переходят в грубые частицы к центру. Также плиты производит Kvaerner AS в Осло, NCL Индастриз Лтд в Индии.

ЦСП плита


цсп плита ЦСП плиты являются недорогим и универсальным строительным материалом, который широко используется в строительстве и отделке помещений. Они прочные и влагостойкие, выдерживают большие перепады температур, практичны и износостойки. Строительные материалы ЦСП используют для внутренней и внешней отделки зданий, ими можно обшивать как сухие, так и влажные помещения, производить как полный, так и частичный ремонт зданий и помещений. Стройматериалы ЦСП можно использовать на всех этапах строительства - от фундаментных работ до фасадных и кровельных.

Основные сферы применения ЦСП панелей:
  • Обшивка каркасных быстровозводимых конструкций.
  • Производство «сэндвич-панелей» с утеплителем.
  • Облицовка фасадов жилых зданий и производственных объектов.
  • Монтаж мобильных зданий и мобильных ограждений.
  • Гаражи, сараи и другие хозяйственные и вспомогательные постройки.
  • Мощение тротуаров и дорожек.
  • Двери, столешницы и подоконники из декоративных ЦСП панелей.
  • Звукоизоляционные и пожаробезопасные перегородки из стеновых панелей ЦСП.
  • Несъемная опалубка из ЦСП.
  • Жилые сборные здания из ЦСП.
  • Заборы из ЦСП.
  • Ангары, погреба из ЦСП.
  • Покрытия для пола, теплые и черновые полы, потолки из ЦСП.

Плиты ЦСП ГОСТ 26816-86

плиты цсп гост Без металлических продуктов и цсп плит очень сложно вообразить современное общество. Представить современную жизнь без металлических продуктов достаточно тяжело. Просто попробуйте представить жизнь современного общества без металла и цсп плит, ничего из этого не выйдет. Невозможно построить многоэтажное здание без использования металлических изделий и ЦСП, ведь должной крепости у сооружения не будет. Производство металлоконструкций сегодня является прибыльным делом, поскольку спрос на них довольно высок. Искать покупателя долго не будет надобности, ведь самый разный металлопрокат используется для возведения домов.
Влагостойкая ЦСП плита - гарантирует высокое качество монтажа и дальнейшей эксплуатации.
ЦСП плита - все толщины в наличии на складе.
Плиты цсп ГОСТ - от лучшего производителя.

ЦСП плиты ГОСТ 26816-86 Вы можете заказать
по тел. (495) 744-11-17

Панели ЦСП

Преимущества

  • Экологически чистый материал, не содержат вредных компонентов, таких как асбест и формальдегид, устойчив к бензину и маслам.
  • Являются огнестойкими в соответствии с европейским стандартом EN 13 501-1, попадает в JE A2-s1, d0 класс по отношению к реакции на огонь - негорючие.
  • Звукоизоляция 30-35 дБ.
  • Является наилучшим материалом для применения во влажной среде, а также для наружного использования благодаря устойчивости к влаге.
  • Являются морозостойкими, они были протестированы на 100 циклов замораживания в соответствии с CSN EN 1328.
  • Являются гигиеничными и безопасными, не выделяют запаха и не содержат опасных материалов.
  • Стойкость к плесени и грибкам.
  • Сопротивление насекомым.
  • Плиты классифицируются как легкий материал (10-мм плита - 14,0 кг / м2)
  • Эластичность. Модуль упругости больше 4500 Н / мм 2 и прочность на изгиб превышает 9 Н / мм 2.
  • Плиты легко обрабатываются всеми стандартными деревообрабатывающими станками, могут быть просверлены, разрезаны, фрезеруются и шлифуются.

Все характеристики


Физико-механические свойства:

Наименование показателя,
ед. измерения
Величина показателя
1. Плотность, кг/м3 1250 - 1400
2. Влажность, % 9 ± 3
3. Разбухание по толщине за 24 ч, %, не более 2
4. Водопоглощение за 24 ч, %, не более 16
5. Прочность при изгибе, МПа, не менее

для толщины 10, 12, 16 мм
для толщины 24 мм
для толщины 36 мм


12
10
9
6. Прочность при растяжении (перпендикулярно пласти плиты), МПа, не менее 0,4
7. Модуль упругости при изгибе, МПа, не менее 3500
8. Ударная вязкость, ДЖ/м2 9
9. Группа горючести Г1
10. Морозостойкость (снижение прочности при изгибе после 50 циклов), %, не более 10
11. Шероховатость Rz по ГОСТ 7016-82, мм, не более для плит:

нешлифованных
шлифованных


320
0
12. Предельные отклонения по толщине, мм, не более для плит:

шлифованных
нешлифованных толщиной: 10 мм
12 ÷ 16 мм
24 мм
36 мм


± 0,3
± 0,6
± 0,8
± 1,0
± 1,4
13. Предельные отклонения по длине и ширине плит, мм: ± 3
14. Коэффициент теплопроводности, Вт/(м·К): 0,26
15. Коэффициент линейного расширения, мм/(п.м.·°C) или град-1·10-6: 0,0235 или 23,5
16. Коэффициент паропроницаемости, мг/(м·ч·Па): 0,03


Показатели физико-механических свойств:

Наименование показателя,
ед. измерения
Значение для плит ЦСП-1 ГОСТ
1 Модуль упругости при изгибе, МПа, не менее 3500 ГОСТ 10635-88
2 Твёрдость, МПа 46-65 ГОСТ 11843-76
3 Ударная вязкость, Дж/м, не менее 1800 ГОСТ 11843-76
4 Удельное сопротивление выдёргиванию шурупов из пластин, Н/м 4-7 ГОСТ 10637-78
5 Удельная теплоёмкость, кДж/(кг·K) 1,15 -
6 Класс биостойкости 4 ГОСТ 17612-89
8 Снижение прочности при изгибе (после 20 циклов температурно-влажностных воздействий), %, не более 30 -
9 Разбухание по толщине (после 20 циклов температурно-влажностных воздействий), %, не более 5 -
10 Горючесть Группа слабогорючих Г1 ГОСТ 30244-94
11 Морозостойкость (снижение прочности при изгибе после 50 циклов), %, не более 10 ГОСТ 8747-88

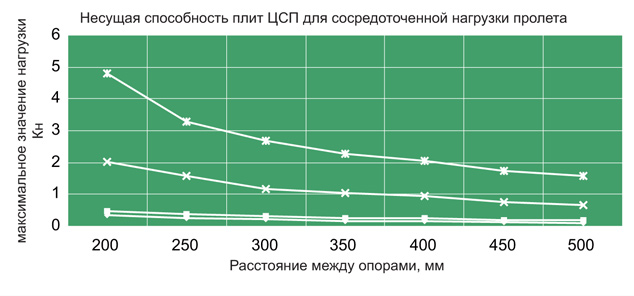

Показатели нагрузки:

Пролёт,
мм
Нагрузка, кН
Толщина
8 мм
Толщина
10 мм
Толщина
12 мм
Толщина
16 мм
Толщина
20 мм
Толщина
24 мм
Толщина
36 мм
200 0,213 0,345 0,480 0,813 1,414 2,007 4,802
250 0,171 0,267 0,387 0,623 1,031 1,572 3,280
300 0,142 0,212 0,307 0,508 0,803 1,167 2,687
350 0,110 0,168 0,267 0,423 0,688 1,030 2,288
400 0,096 0,153 0,248 0,377 0,622 0,945 2,042
450 0,082 0,128 0,195 0,347 0,553 0,760 1,147
500 0,056 0,095 0,185 0,345 0,541 0,667 1,572




Соотношение теплопроводности и толщины:

Толщина плит, мм Теплопроводность, Вт/м·°C Температурное сопротивление, м2·°C/Вт
8 0,26 0,031
10 0,035
12 0,046
16 0,062
20 0,077
24 0,092
36 0,138


Индекс звукоизоляции:

ЦСП 10 мм RW=30 дБ
ЦСП 12 мм RW=31 дБ


Показатели удельного сопротивления выдёргиванию шурупов:

Наименование
шурупа,
DxL, мм
Диаметр отверстия
под шуруп, мм
Среднее удельное
сопротивление из
5 испытаний, Н/мм
Разброс удельного
сопротивления,
Н/мм
1 5,5 х 30 3,0 122 118 ÷ 137
2 5,0 х 30 3,0 85 68 ÷ 103
3 4,5 х 30 3,0 93 80 ÷ 108
4 4,0 х 30
(L резьбы 20 мм)
2,5 110 88 ÷ 147
5 4,0 х 30
(L резьбы полная)
2,5 114 103 ÷ 124
6 3,5 х 30 2,5 104 87 ÷ 116
ср. 105

По сравнению с ДСП, плита имеет гораздо более высокий модуль упругости при значительно меньшей толщине, при погружении в воду или при воздействии высокой относительной влажности. Тем не менее, прочность на изгиб и ударопрочность у них ниже, чем для древесины, но ударопрочность заметно выше, чем у гипсокартона той же толщины. Под постоянной нагрузкой, отклонение составляет только одну треть от структурной ДСП, и наработка на отказ будет намного больше. Требования влагостойкости квалифицируются для использования под влажные условия. Еще одна особенностью этой плиты является его хорошая устойчивость к морозу. Самая широкая область применения этого продукт - облицовка общественных зданий, что отражает высокую жесткость, высокую огнестойкость и ударопрочность, по сравнению с гипсокартоном. Она также используется в строительстве с плавающими полами, там, где есть риск высокой влажности. Хотя изменения длины и ширины плит с зменением относительной влажности меньше, чем у древесных плит, некоторые изменения присутствуют. Если требуется бесшовная укладка, плиты должны быть установлены при влажности как можно ближе к той, что будет при эксплуатации. Крепежные методы, сохранение расстояния, выбор герметика и тип плиточного клея указаны у производителей и соблюдение их рекомендации очень важно.

Быстрое распространение этого строительного материала было вызвано желанием замены листовых материалов с асбестом. Тем не менее, он не имеет точно таких же характеристик, как асбестоцементные листоы и, следовательно, производителям нужно было найти другие рынки. Некоторым компаниям в Западной Европе, США, Мексике и России, которые не нашли другие рынки, пришлось продать или закрыть свои заводы. Но в настоящее время, после того, как появились такие рынки, а также в связи с улучшением экономики, некоторые из оставшихся заводов вряд ли могут удовлетворить высокий спрос. Большинство производителей в Европе, а некоторые - в России, теперь работают три или четыре смены, и даже в выходные дни, но европейские производители до сих пор не могут производить достаточно, чтобы поддерживать высокий экспорт в США. Поэтому некоторые из них приходится импортировать значительное количество из России, что в свою очередь вызывает большую нехватку досок в нашей стране.

Хотя первые продукты и производственные заводы были разработаны в Западной Европе, мы должны признать, что с ростом дальнейших разработок и совершенствования плит, японские производители вышли вперед с некоторыми специальными продуктами и вариантами применений. Специально с учетом совершенствования поверхности для наружной облицовки домов и других зданий, построенных в Японии, облицованных различными цветами и фактурой. Это приложение для облицовки было активно поддержано новыми правилами японского правительства, после больших пожаров, следующих за землетрясениями в крупных городах. Кроме аварий, но в гораздо меньших масштабах, таких как пожары в аэропортах, увеличился спрос на огнестойкие листы.
